BIPV支架系統
原理介紹:

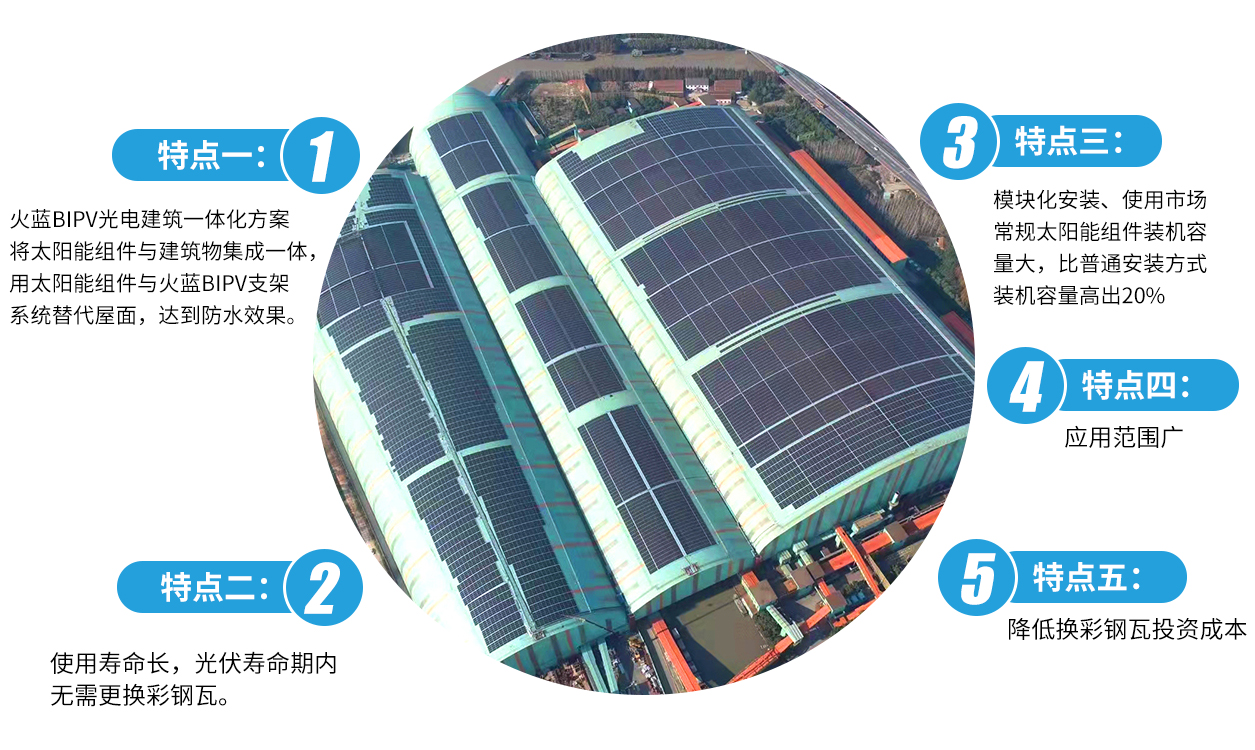

火藍BIPV光電建筑一體化方案采用太陽能組件作為屋面,縱向主粱作為整套系統的主支撐梁并具有匯集雨水和導入水溝排出功能:相鄰兩塊組件之間設有橫向水槽,具有收集雨水和導入縱向主梁一起排出功能;太陽能組件橫向排布搭設在相鄰縱向主粱上,太陽能組件用螺栓和壓塊固定,縱向主梁上方設有縱向蓋板以減少雨水和灰塵的流入,避免縱向主粱內堵塞,橫向水槽上方設置密封條阻止大量的雨水和灰塵進入橫向水槽內。
安裝完成后形成由太陽能組件和BIPV支架組成的防水屋面,大部分雨水由屋面流致天溝排出,由組件縫隙之間滲下的雨水由BIPV支架系統排出。
技術參數 | |||
安裝場地 | 廠房、車棚、陽光房 | 組件規格 | 常規組件(有框) |
安裝角度 | 5*-10° | 組件鋪設方式 | 橫向/豎向 |
固定方式 | 專用螺母(無孔固定) | 材質 | 鍍鋁鋅、鋁合金 |
